Struttura della parete del tubo
La parete dei tubi in PRFV è costituita da tre strati perfettamente aderenti l’uno all'altro ed aventi differenti caratteristiche in relazione alle loro funzioni.
1 - Strato chimico-resistente
Il liner o strato chimicamente resistente è lo strato interno del tubo, in contatto con il fluido convogliato. Questo strato ha la funzione di garantire la resistenza alla corrosione chimica e l’impermeabilità del tubo.
Inoltre, grazie alla sua levigatezza, riduce al minimo le perdite di carico e si oppone alla crescita di incrostazioni di microrganismi o alghe.
Due sotto strati formano il liner stesso, quello interno, a diretto contatto con il fluido, è rinforzato con velo di vetro “C” con contenuto di resina dal 80% al 90% in peso; quello esterno è rinforzato con il 60%-70% di fibra di vetro.
Lo spessore totale del liner è 1,25 mm o più.
2 - Strato meccanico-resistente
La principale funzione di questo strato è di assicurare la resistenza meccanica del tubo alle sollecitazioni causate da pressioni interne ed esterne, dei carichi dovuti alla movimentazione e alla posa, e dei carichi termici.

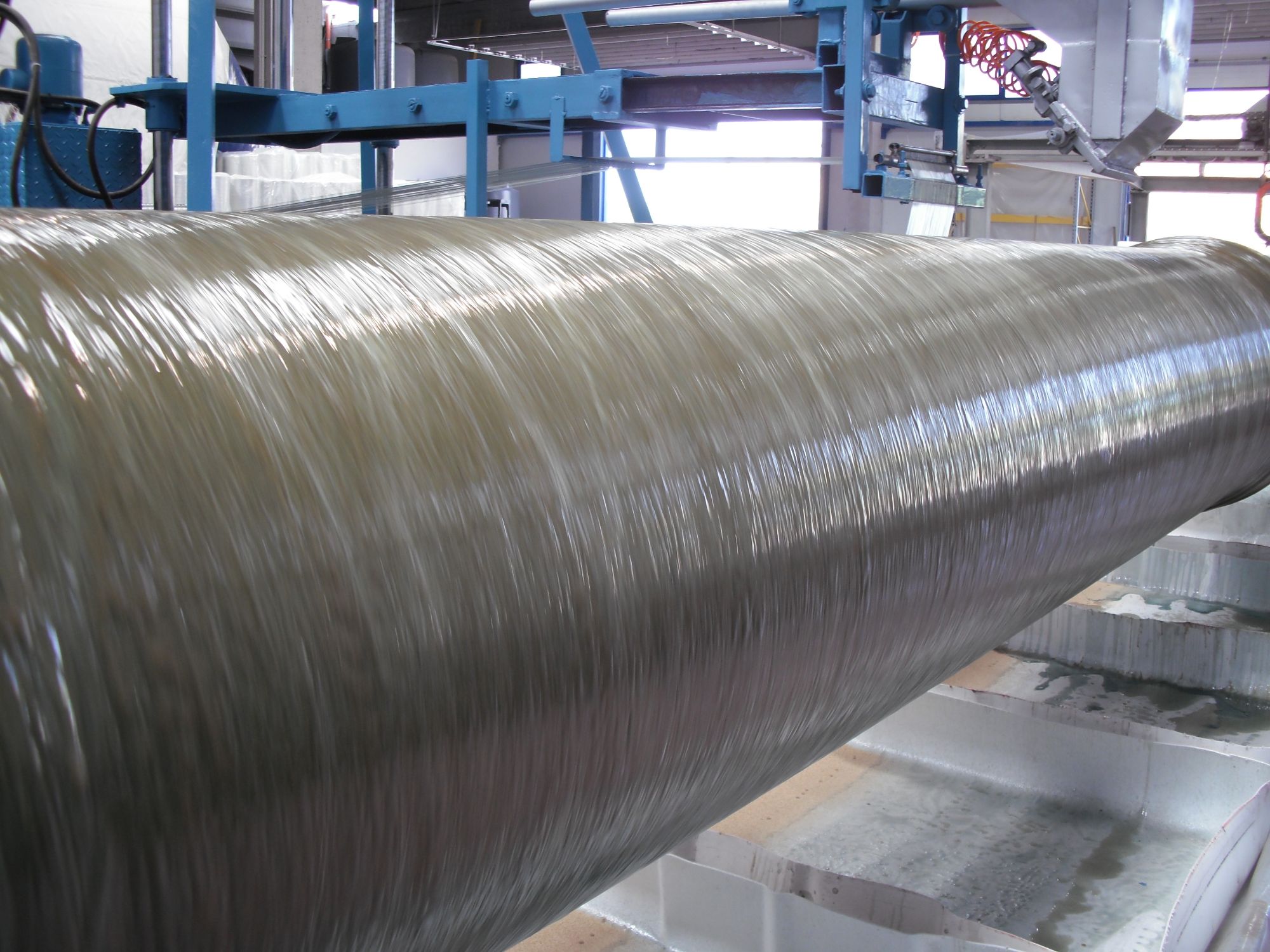

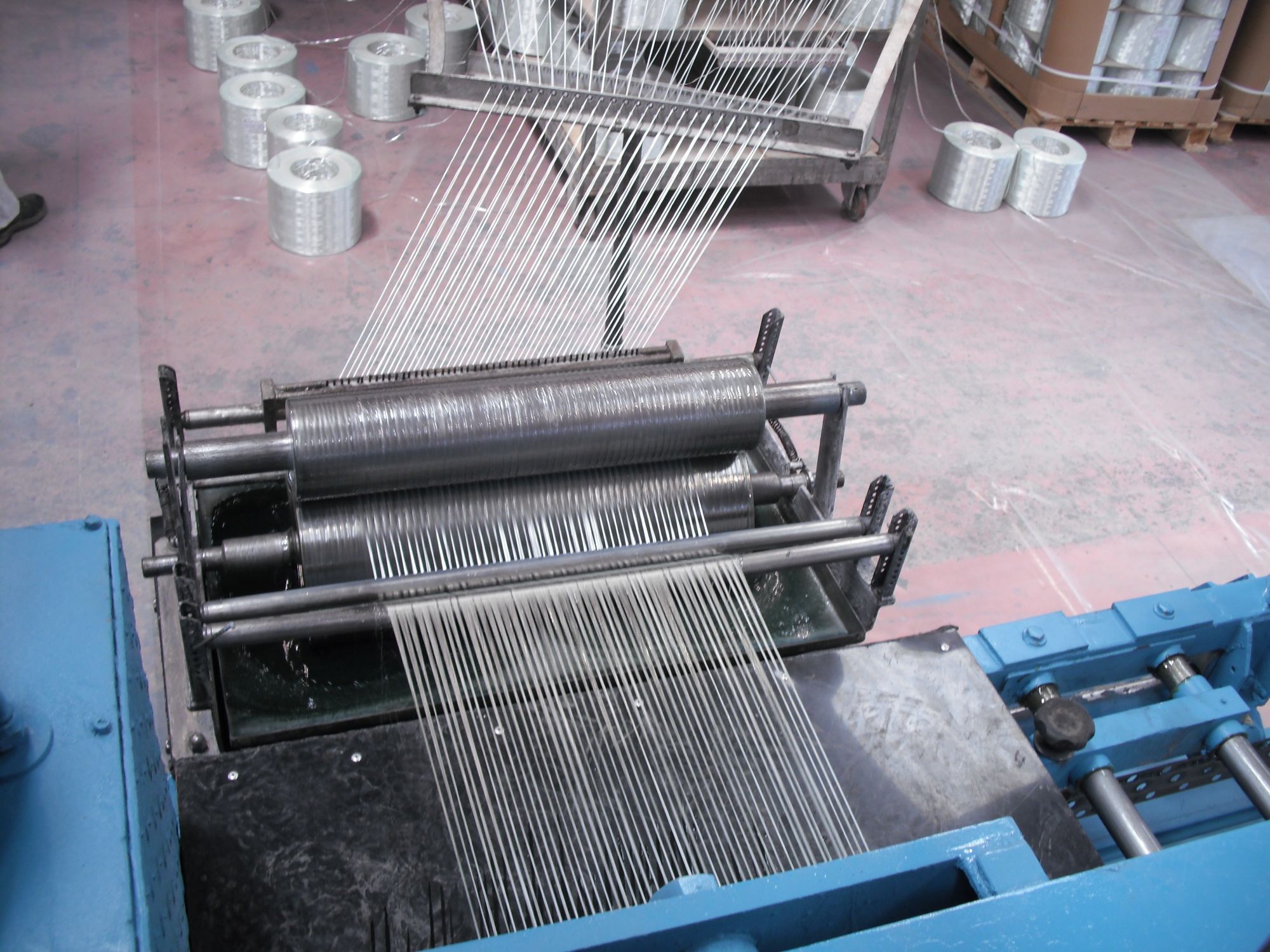

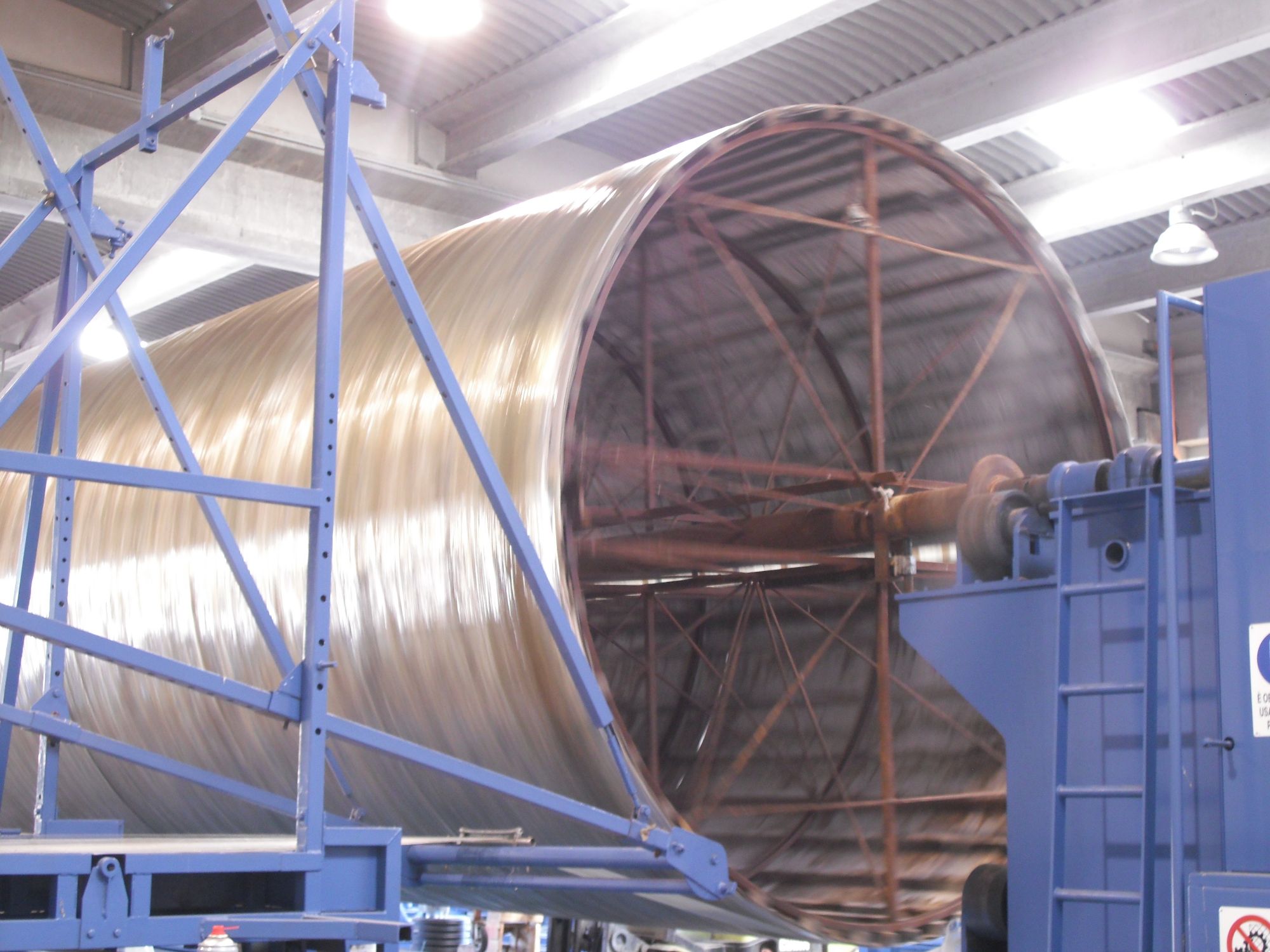

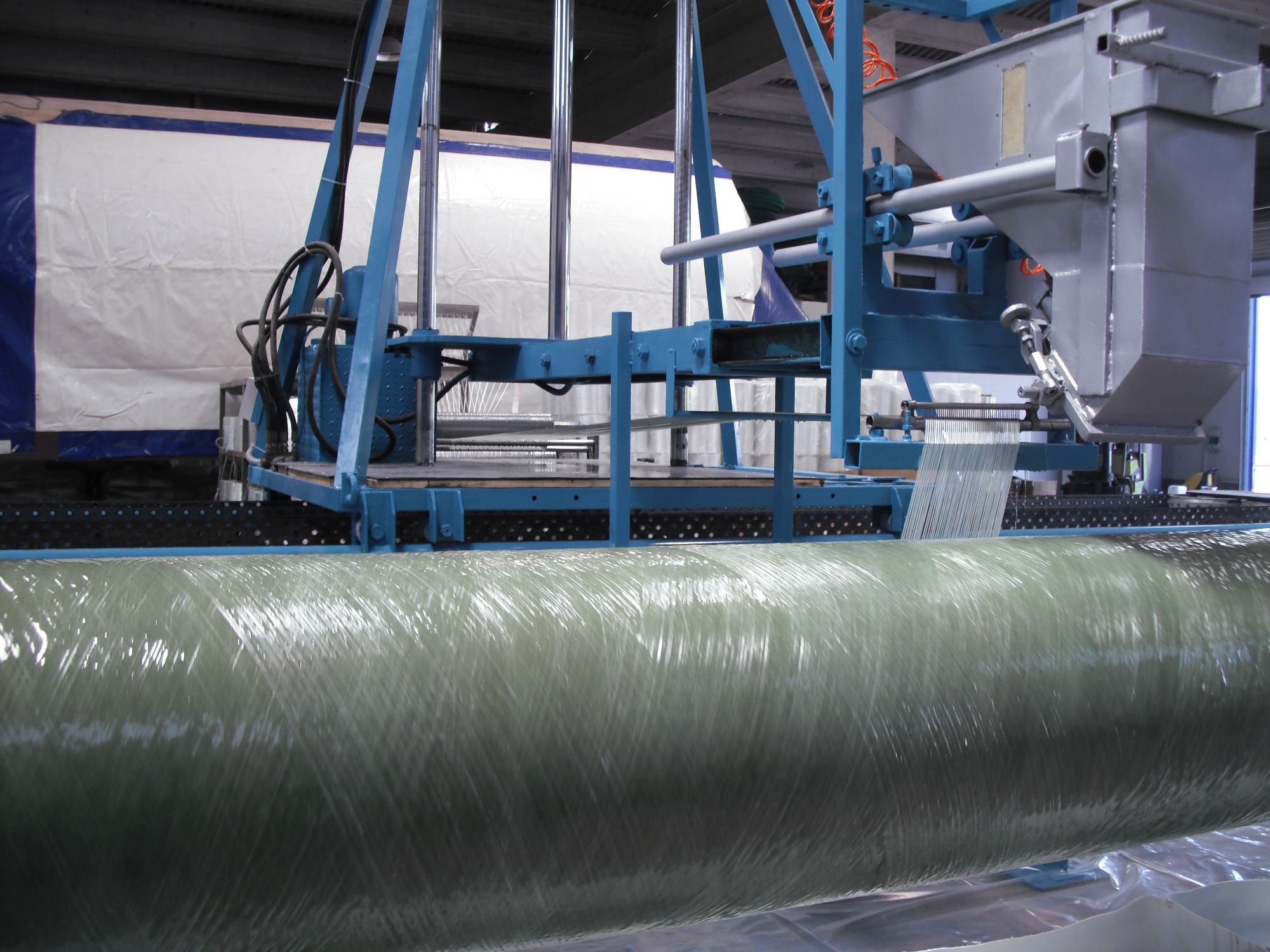

Lo strato meccanico resistente è costituito da filamenti continui di vetro (roving), impregnati di resina, avvolti elicoidalmente (filament winding) in lamine di uniforme spessore e densità, secondo angolazioni predeterminate, tali da garantire caratteristiche meccaniche circonferenziali ed assiali conformi alle esigenze progettuali e a quanto in seguito specificato.
3 - Rivestimento esterno
Il rivestimento esterno o liner protettivo è composto da resina pura e dà levigatezza alla superficie del tubo. Questo liner può contenere inibitori ai raggi ultravioletti ed è
normalmente applicato sullo strato di resistenza meccanica al fine di neutralizzare gli effetti atmosferici.
